Reduktionslineale

Reduktionslineal A. W. Faber-Castell 2753/BA7

Hersteller:

Faber-Castell

Hergestellt in:

Deutschland (BRD)

Baujahr:

unbekannt

Maße (LxB):

32,7 x 3,3cm

Maßstäbe (2 Seiten)

1:1, 1:100, 1:20, 1:200, 1:5, 1:50, 1:1250, 1:2500

Besonderes:

Lederetui

Anleitung:

nicht vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

Reduktionslineal Aristo 1314/3

Hersteller:

Aristo - Dennert & Pape

Hergestellt in:

Deutschland (BRD)

Baujahr:

unbekannt

Maße (LxB):

33 x 2,5cm

Maßstäbe (3 Seiten)

1:50, 1:125, 1:25, 1:100, 1:20, 1:75

Besonderes:

Kunststoffbox

Anleitung:

nicht vorhanden

Zustand:

sehr gut, funktionsfähig, fast neuwertig

Reduktionszirkel

Reduktionszirkel Haff 195aE

Hersteller:

Gebrüder HAFF GmbH

Hergestellt in:

Deutschland (BRD)

Baujahr:

unbekannt

Länge:

20cm

Proportionen Linien:

1:1 / 4:3 / 3:2 / 5:3 / 2 / 2,5 sowie ganzzahlig 3 bis 10

Proportionen Kreis:

4 / GS sowie ganzzahlig 5 bis 20

Besonderes:

Feineinstellung, Fixierschraube


Originales Etui

Anleitung:

elektronisch vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

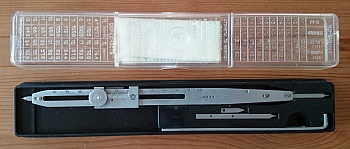

Reduktionszirkel UDSSR

Hersteller:

unbekannt

Hergestellt in:

Sowjetunion

Baujahr:

unbekannt

Länge:

26cm

Proportionen Linien/Kreis:

Dezimalskala (20-140)

Besonderes:

Fixierschraube


Ersatzspitzen und Kalibrierbügel


Originale Kunststoffbox mit Maßstabstabellen auf dem Deckel

Anleitung:

Original vorhanden

Zustand:

gut, funktionsfähig, einige Gebrauchsspuren

Kurvimeter

Mechanisches Kurvimeter

Baujahr:

ca. 1980-90

Maße (BxH):

4 x 9,5cm

Maßstäbe vorne:

1:800.000, 1:750.000, 1:500.000, 1:200.000

Maßstäbe hinten:

1:100.000, 1:60.000, 1:30.000, 1:25.000

Besonderes:

Originale Verpackung

Anleitung:

Original vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

Mechanisches Kurvimeter

Baujahr:

ca. 1980-90

Maße (BxH):

4 x 7,7cm

Maßstäbe vorne:

1:800.000, 1:500.000, 1:300.000, 1:200.000

Maßstäbe hinten:

1:100.000, 1:75.000, 1:50.000, 1:25.000

Besonderes:

Originale Verpackung und Lederetui

Anleitung:

Original vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

Mechanisches Kurvimeter mit Messspitzen

Baujahr:

ca. 1980-90

Maße (BxH):

4 x 9,5cm

Maßstäbe vorne:

1:100.000, 1:80.000, 1:40.000, 1:20.000

Maßstäbe hinten:

1:200.000, 1:75.000, 1:50.000, 1:25.000

Besonderes:

Messspitzen zum Abgreifen von Entfernungen,
einstellbar auf 1:75.000, 1:80.000, 1:100.000, 1:125.000


Originale Verpackung

Anleitung:

Original vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

Messspitzen

Planimeter

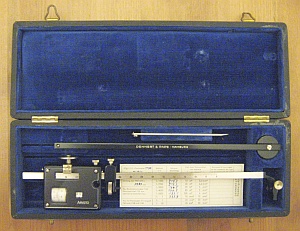

Polarplanimeter Dennert & Pape Aristo 1103

Hersteller:

Dennert & Pape Aristo

Hergestellt in:

Deutschland (BRD)

Seriennummer:

26531

Baujahr:

06.01.1955 (Werksblatt)

Maße (BxTxH):

26 x 9,5 x 4,5cm (Aufbewahrungsbox)

Polarm:

fixe Länge, ca. 20cm, mit Nadelpol

Fahrarm:

variable Länge, ca. 23,5cm, mit Metallspitze

Auflösung:

4 Stellen

Besonderes:

Werksblatt mit Maßstabseinstellungen


Kalibrierblech (für Kreisfläche)


Aufbewahrungsbox

Anleitung:

nicht vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

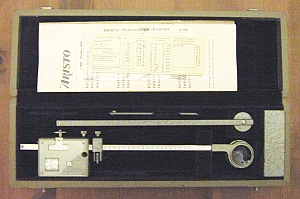

Polarplanimeter Dennert & Pape Aristo 1103L

Hersteller:

Dennert & Pape Aristo

Hergestellt in:

Deutschland (BRD)

Seriennummer:

39493

Baujahr:

1957 (Werksblatt)

Maße (BxTxH):

30 x 10 x 4,5cm (Aufbewahrungsbox)

Polarm:

fixe Länge, ca. 20cm, mit Nadelpol und Polplatte

Fahrarm:

variable Länge, ca. 23,5cm, mit Lupe

Auflösung:

4 Stellen

Besonderes:

Werksblatt mit Maßstabseinstellungen


Rasterkarte


Kalibrierblech (für Kreisfläche)


Aufbewahrungsbox

Anleitung:

Original vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

Polarplanimeter Ott (fixer Fahrarm)

Hersteller:

A. Ott

Hergestellt in:

Kempten, Deutschland (BRD)

Seriennummer:

49793

Baujahr:

unbekannt

Maße (BxTxH):

25 x 9 x 5cm (Aufbewahrungsbox)

Polarm:

fixe Länge, ca. 21cm, mit Nadelpol

Fahrarm:

fixe Länge, ca. 18cm, mit Metallspitze

Auflösung:

4 Stellen

Besonderes:

Werksblatt mit Maßstabsangabe


Kalibrierblech (für Kreisfläche)


Werkzeug zum Wechseln der Polspitze


2 Ersatzpolspitzen


Aufbewahrungsbox

Anleitung:

nicht vorhanden

Zustand:

gut, funktionsfähig, Gebrauchsspuren

Polarplanimeter Ott (variabler Fahrarm)

Hersteller:

A. Ott

Hergestellt in:

Kempten, Deutschland (BRD)

Seriennummer:

38434

Baujahr:

unbekannt

Maße (BxTxH):

27,5 x 9,5 x 4,7cm (Aufbewahrungsbox)

Polarm:

fixe Länge, ca. 21cm, mit Kugelpol und Polplatte

Fahrarm:

variable Länge, ca. 23cm, mit Metallspitze

Auflösung:

4 Stellen

Besonderes:

Werksblatt mit Maßstabsangabe


Kalibrierblech (für Kreisfläche)


Werkzeug zum Wechseln der Polspitze


Aufstecklupe für Messwerk


Aufbewahrungsbox

Anleitung:

nicht vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

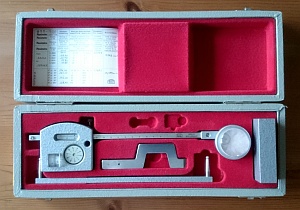

Polarplanimeter Ott 30113

Hersteller:

A. Ott

Hergestellt in:

Kempten, Deutschland (BRD)

Seriennummer:

139465

Baujahr:

1976

Maße (BxTxH):

31 x 10,5 x 5,5cm (Aufbewahrungsbox)

Polarm:

fixe Länge, ca. 20cm, mit Polplatte

Fahrarm:

variable Länge, ca. 25cm, mit Lupe

Auflösung:

4 Stellen

Besonderes:

Werksblatt mit Maßstabseinstellungen


Kalibrierblech (für Kreisfläche)


Aufbewahrungsbox

Anleitung:

Original vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

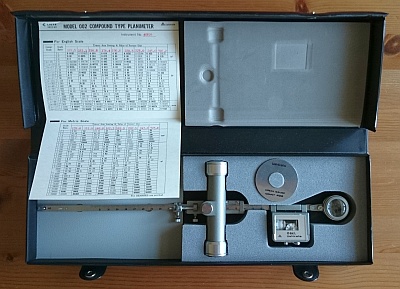

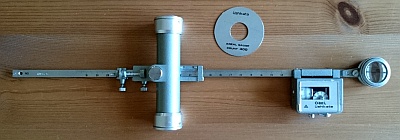

Rollplanimeter Ushikata 002 O-bac

Hersteller:

Ushikata Mfg. Co. Ltd.

Hergestellt in:

Japan

Seriennummer:

40826

Baujahr:

unbekannt

Maße (BxTxH):

40 x 13 x 4cm (Aufbewahrungsbox)

Polarm:

Polwagen

Fahrarm:

variable Länge, ca. 36cm, mit Lupe

Auflösung:

4 Stellen

Besonderes:

Werksblatt mit Maßstabseinstellungen


Kalibrierblech (für Kreisfläche)


Aufbewahrungsbox

Anleitung:

nicht vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

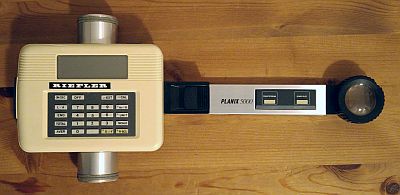

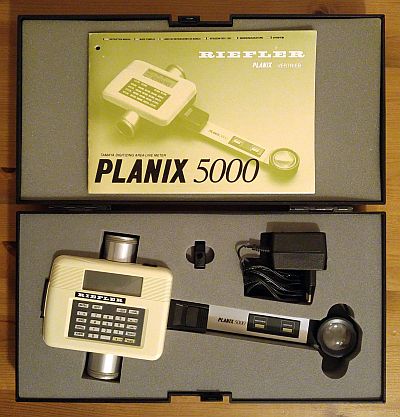

Digitales Rollplanimeter Tamaya Planix 5000

Hersteller:

Tamaya Technics Inc. (Vertrieb: Clemens Riefler GmbH, Nesselwang, BRD)

Hergestellt in:

Japan

Seriennummer:

016145 bzw. 016364

Baujahr:

ca. 1994 (Markteinführung ca. 1985)

Maße (BxTxH):

41 x 21 x 9cm (Aufbewahrungsbox)

Polarm:

Polwagen

Fahrarm:

fixe Länge, ca. 22cm, mit Lupe

Auflösung:

8 Stellen

Besonderes:

Längenmessung, automatische Summe von Längen, automatische Mittelwertberechnung


Flächenmessung, automatische Summe / Differenz von Flächen, automatische Mittelwertberechnung


Koordinatenmessung (mit Riefler Zusatzstecker, seit 1988 Standardausrüstung bei Vertrieb durch Riefler)


Punkt- und Kurvenmessmethode für Längen- und Flächenmessung, beliebig kombinierbar


Metrische Einheiten: mm, cm, m, km, mm², cm², m², km²


Britische Einheiten: in, ft, yd, mi, in², ft², acre, mi²


Automatische Einheitenumrechnung beim Wechseln der Einheiten


Automatische Berücksichtigung des gespeicherten Maßstabes


unterschiedliche Maßstäbe für X und Y möglich


Genauigkeit besser als 0,1% für Flächenmessung (bei einer Fläche von 100 x 100mm),
besser 0,05% bei Längenmessung, Auflösung 0,05mm bei Längenmessung


Integrierter Taschenrechner mit den vier Grundrechenarten


Weiterverwendung eines Messwertes im Taschenrechner möglich


Serielle Schnittstelle für optionales PC-Interface (nicht vorhanden)


Betrieb mit integriertem Akku (Originalakku gegen neuen NiMH-Akku 4,8V / 2700mAh getauscht)


Originalnetzteil (6V / 200mA bzw. 300mA)


Aufbewahrungsbox und Originalkarton

Anleitung:

Original sowie elektronisch vorhanden

Zustand:

sehr gut, funktionsfähig, geringe Gebrauchsspuren

An Stelle eines gleitenden Messrades (wie bei konventionellen Planimetern) erfolgt die Messung über zwei Encoder in der
Rollachse und Schwenkachse des Fahrarmes. Daher ist keine Kalibrierung erforderlich. Darüber hinaus arbeitet dieses
Messverfahren praktisch verschleißfrei.
